試験・調査報告

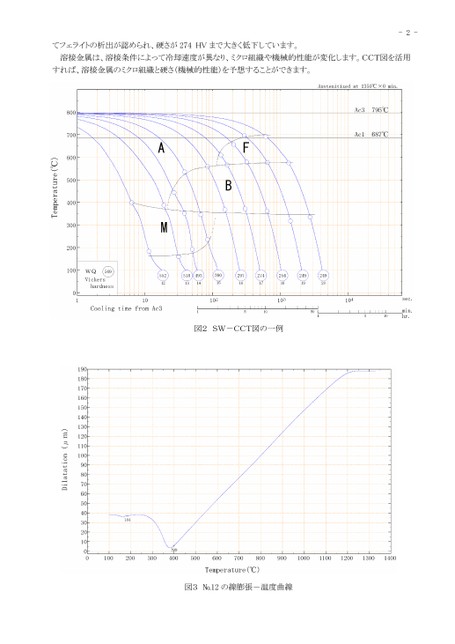

てフェライトの析出が認められ、硬さが274HVまで大きく低下しています。溶接金属は、溶接条件によって冷却速度が異なり、ミクロ組織や機械的性能が変化します。CCT図を活用すれば、溶接金属のミクロ組織と硬さ(機械的性能)を予想することができます。-2-図2SW-CCT図の一例図3№12の線膨張-温度曲線
