>> P.22

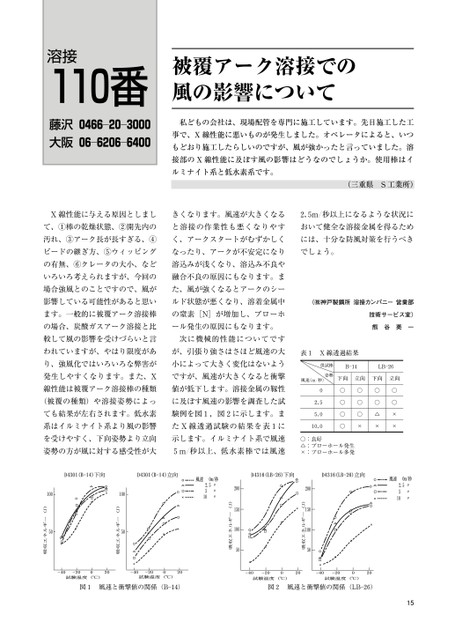

溶接110番藤沢0466―20―3000大阪06―6206―6400被覆アーク溶接での風の影響について私どもの会社は、現場配管を専門に施工しています。先日施工した工事で、X線性能に悪いものが発生しました。オペレータによると、いつもどおり施工したらしいのですが、風が強かったと言っていました。溶接部のX線性能に及ぼす風の影響はどうなのでしょうか。使用棒はイルミナイト系と低水素系です。(三重県S工業所)X線性能に与える原因としましきくなります。風速が大きくなる2.5m/秒以上になるような状況にて、①棒の乾燥状態、②開先内のと溶接の作業性も悪くなりやすおいて健全な溶接金属を得るため汚れ、③アーク長が長すぎる、④く、アークスタートがむずかしくには、十分な防風対策を行うべきビードの継ぎ方、⑤ウィッピングなったり、アークが不安定になりでしょう。の有無、⑥クレータの大小、など溶込みが浅くなり、溶込み不良やいろいろ考えられますが、今回の融合不良の原因にもなります。ま場合強風とのことですので、風がた、風が強くなるとアークのシー影響している可能性があると思いルド状態が悪くなり、溶着金属中(㈱神戸製鋼所溶接カンパニー営業部ます。一般的に被覆アーク溶接棒の窒素[N]が増加し、ブローホの場合、炭酸ガスアーク溶接と比ール発生の原因にもなります。較して風の影響を受けづらいと言次に機械的性能についてです技術サービス室)熊谷英一われていますが、やはり限度があが、引張り強さはさほど風速の大表1X線透過結果り、強風化ではいろいろな弊害が小によって大きく変化はないよう発生しやすくなります。また、Xですが、風速が大きくなると衝撃線性能は被覆アーク溶接棒の種類値が低下します。溶接金属の靱性(被覆の種類)や溶接姿勢によっに及ぼす風速の影響を調査した試ても結果が左右されます。低水素験例を図1,図2に示します。ま系はイルミナイト系より風の影響たX線透過試験の結果を表1に供試棒B―14LB―26姿勢風速(m/秒)下向立向下向立向02.55.010.0○○○○○○○×○○△×○○××を受けやすく、下向姿勢より立向示します。イルミナイト系で風速姿勢の方が風に対する感受性が大5m/秒以上、低水素棒では風速○:良好△:ブローホール発生×:ブローホール多発図1風速と衝撃値の関係(B―14)図2風速と衝撃値の関係(LB―26)15
| <
|
> |
>>
