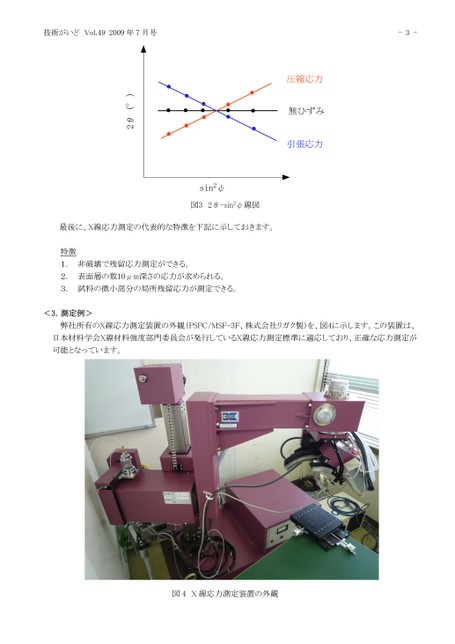

技術がいどVol.492009年7月号-3-図32θ-sin2ψ線図最後に、X線応力測定の代表的な特徴を下記に示しておきます。特徴1.非破壊で残留応力測定ができる。2.表面層の数10μm深さの応力が求められる。3.試料の微小部分の局所残留応力が測定できる。<3.測定例>弊社所有のX線応力測定装置の外観(PSPC/MSF-3F、株式会社リガク製)を、図4に示します。この装置は、日本材料学会X線材料強度部門委員会が発行しているX線応力測定標準に適応しており、正確な応力測定が可能となっています。図4X線応力測定装置の外観
| <
|
> |
>>
