試験・調査報告

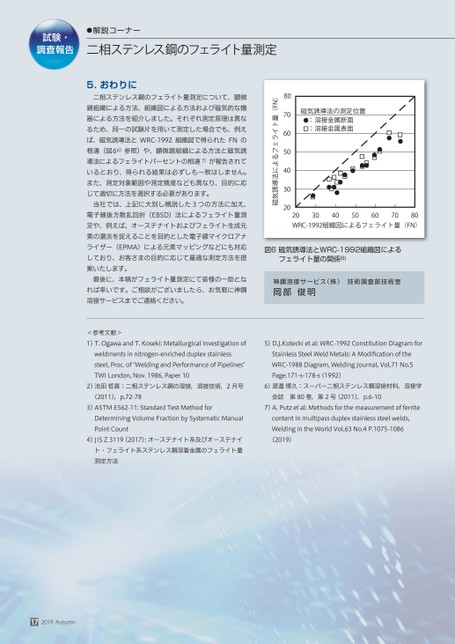

磁気誘導法の測定位置:溶接金属断面:溶接金属表面3020WRC-1992組織図によるフェライト量(FN)504060708080706050403020磁気誘導法によるフェライト量(FN)図6磁気誘導法とWRC-1992組織図によるフェライト量の関係6)神鋼溶接サービス(株)技術調査部技術室岡部俊明5.おわりに二相ステンレス鋼のフェライト量測定について、顕微鏡組織による方法、組織図による方法および磁気的な機器による方法を紹介しました。それぞれ測定原理は異なるため、同一の試験片を用いて測定した場合でも、例えば、磁気誘導法とWRC-1992組織図で得られたFNの相違(図66)参照)や、顕微鏡組織による方法と磁気誘導法によるフェライトパーセントの相違7)が報告されているとおり、得られる結果は必ずしも一致はしません。また、測定対象範囲や測定精度なども異なり、目的に応じて適切に方法を選択する必要があります。当社では、上記に大別し概説した3つの方法に加え、電子線後方散乱回折(EBSD)法によるフェライト量測定や、例えば、オーステナイトおよびフェライト生成元素の濃淡を捉えることを目的とした電子線マイクロアナライザー(EPMA)による元素マッピングなどにも対応しており、お客さまの目的に応じて最適な測定方法を提案いたします。最後に、本稿がフェライト量測定にて皆様の一助となれば幸いです。ご相談がございましたら、お気軽に神鋼溶接サービスまでご連絡ください。<参考文献>1)T.OgawaandT.Koseki:Metallurgicalinvestigationofweldmentsinnitrogen-enrichedduplexstainlesssteel,Proc.of"WeldingandPerformanceofPipelines"TWILondon,Nov.1986,Paper105)D.J.Koteckietal:WRC-1992ConstitutionDiagramforStainlessSteelWeldMetals:AModificationoftheWRC-1988Diagram,WeldingJournal,Vol.71No.5Page.171-s-178-s(1992)2)池田哲直:二相ステンレス鋼の溶接,溶接技術,2月号6)渡邉博久:スーパー二相ステンレス鋼溶接材料,溶接学(2011),p.72-78会誌第80巻,第2号(2011),p.6-103)ASTME562-11:StandardTestMethodfor7)A.Putzetal:MethodsforthemeasurementofferriteDeterminingVolumeFractionbySystematicManualPointCount4)JISZ3119(2017):オーステナイト系及びオーステナイト・フェライト系ステンレス鋼溶着金属のフェライト量測定方法contentinmultipassduplexstainlesssteelwelds,WeldingintheWorldVol.63No.4P.1075-1086(2019)172019Autumn試験・調査報告●解説コーナー二相ステンレス鋼のフェライト量測定
