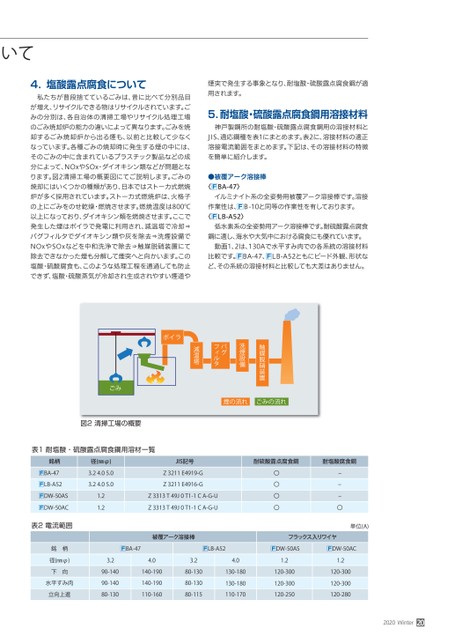

2020Winter204.塩酸露点腐食について私たちが普段捨てているごみは、昔に比べて分別品目が増え、リサイクルできる物はリサイクルされています。ごみの分別は、各自治体の清掃工場やリサイクル処理工場のごみ焼却炉の能力の違いによって異なります。ごみを焼却するごみ焼却炉から出る煙も、以前と比較して少なくなっています。各種ごみの焼却時に発生する煙の中には、そのごみの中に含まれているプラスチック製品などの成分によって、NOxやSOx・ダイオキシン類などが問題となります。図2清掃工場の概要図にてご説明します。ごみの焼却にはいくつかの種類があり、日本ではストーカ式燃焼炉が多く採用されています。ストーカ式燃焼炉は、火格子の上にごみをのせ乾燥・燃焼させます。燃焼温度は800℃以上になっており、ダイオキシン類を燃焼させます。ここで発生した煙はボイラで発電に利用され、減温塔で冷却⇒バグフィルタでダイオキシン類や灰を除去⇒洗煙設備でNOxやSOxなどを中和洗浄で除去⇒触媒脱硝装置にて除去できなかった煙も分解して煙突へと向かいます。この塩酸・硫酸腐食も、このような処理工程を通過しても防止できず、塩酸・硫酸蒸気が冷却され生成されやすい煙道や煙突で発生する事象となり、耐塩酸・硫酸露点腐食鋼が適用されます。5.耐塩酸・硫酸露点腐食鋼用溶接材料神戸製鋼所の耐塩酸・硫酸露点腐食鋼用の溶接材料とJIS、適応鋼種を表1にまとめます。表2に、溶接材料の適正溶接電流範囲をまとめます。下記は、その溶接材料の特徴を簡単に紹介します。●被覆アーク溶接棒〈BA-47〉イルミナイト系の全姿勢用被覆アーク溶接棒です。溶接作業性は、B-10と同等の作業性を有しております。〈LB-A52〉低水素系の全姿勢用アーク溶接棒です。耐硫酸露点腐食鋼に適し、海水や大気中における腐食にも優れています。動画1、2は、130Aで水平すみ肉での各系統の溶接材料比較です。BA-47、LB-A52ともにビード外観、形状など、その系統の溶接材料と比較しても大差はありません。銘柄BA-47LB-A52DW-50ASDW-50AC表2電流範囲銘柄径(㎜φ)下向水平すみ肉立向上進径(㎜φ)3.24.05.03.24.05.01.21.2JIS記号Z3211E4919-GZ3211E4916-GZ3313T49J0T1-1CA-G-UZ3313T49J0T1-1CA-G-U耐硫酸露点腐食鋼耐塩酸腐食鋼〇〇〇〇---〇単位(A)被覆アーク溶接棒フラックス入りワイヤBA-47LB-A52DW-50ASDW-50AC3.290-14090-14080-1304.0140-190140-190110-1603.280-13080-13080-1154.0130-180130-180110-1701.2120-300120-300120-2501.2120-300120-300120-280煙の流れごみの流れ触媒脱硝装置洗煙設備バグフィルタ減温塔ボイラごみ図2清掃工場の概要表1耐塩酸・硫酸露点腐食鋼用溶材一覧いて
| <
|
> |
>>
