試験・調査報告

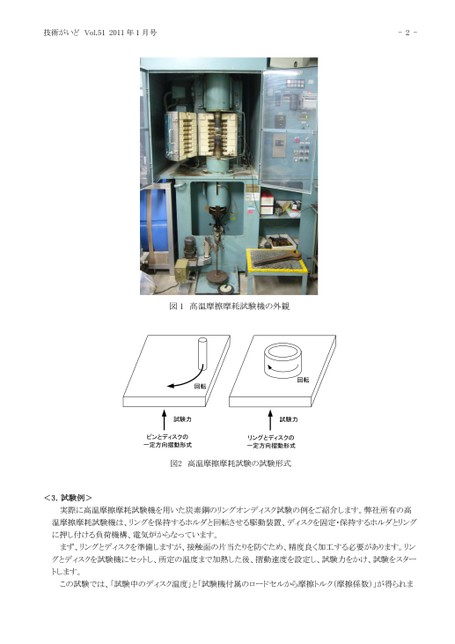

技術がいどVol.512011年1月号-2-図1高温摩擦摩耗試験機の外観回転回転試験力試験力ピンとディスクの一定方向摺動形式ピンオンディスク摩耗試験リングオンディスク摩耗試験リングとディスクの一定方向摺動形式図2高温摩擦摩耗試験の試験形式<3.試験例>実際に高温摩擦摩耗試験機を用いた炭素鋼のリングオンディスク試験の例をご紹介します。弊社所有の高温摩擦摩耗試験機は、リングを保持するホルダと回転させる駆動装置、ディスクを固定・保持するホルダとリングに押し付ける負荷機構、電気炉からなっています。まず、リングとディスクを準備しますが、接触面の片当たりを防ぐため、精度良く加工する必要があります。リングとディスクを試験機にセットし、所定の温度まで加熱した後、摺動速度を設定し、試験力をかけ、試験をスタートします。この試験では、「試験中のディスク温度」と「試験機付属のロードセルから摩擦トルク(摩擦係数)」が得られま
