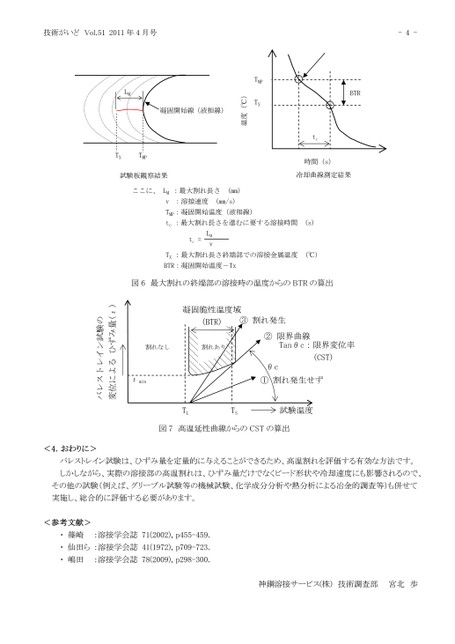

技術がいどVol.512011年4月号-4-BTRtc時間(s)冷却曲線測定結果TMPTX温度(℃)LM凝固開始線(液相線)TXTMP試験板観察結果ここに、LM:最大割れ長さ(mm)v:溶接速度(mm/s)TMP:凝固開始温度(液相線)tc:最大割れ長さを進むに要する溶接時間(s)LMtc=vTX:最大割れ長さ終端部での溶接金属温度(℃)BTR:凝固開始温度-Tx図6最大割れの終端部の溶接時の温度からのBTRの算出凝固脆性温度域(BTR)③割れ発生割れなし割れありεmin②限界曲線Tanθc:限界変位率(CST)θc①割れ発生せず変位によるひずみ量(ε)バレストレイン試験のTLTS試験温度図7高温延性曲線からのCSTの算出4.おわりに>バレストレイン試験は、ひずみ量を定量的に与えることができるため、高温割れを評価する有効な方法です。しかしながら、実際の溶接部の高温割れは、ひずみ量だけでなくビード形状や冷却速度にも影響されるので、その他の試験(例えば、グリーブル試験等の機械試験、化学成分分析や熱分析による冶金的調査等)も併せて<実施し、総合的に評価する必要があります。<参考文献>・篠崎:溶接学会誌71(2002),p455-459.・仙田ら:溶接学会誌41(1972),p709-723.・嶋田:溶接学会誌78(2009),p298-300.神鋼溶接サービス(株)技術調査部宮北歩
| <
|
> |
>>
