>> P.105

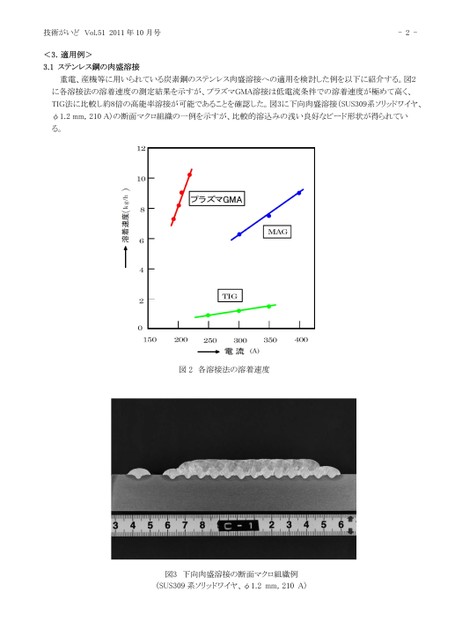

技術がいどVol.512011年10月号<3.適用例>3.1ステンレス鋼の肉盛溶接-2-重電、産機等に用いられている炭素鋼のステンレス肉盛溶接への適用を検討した例を以下に紹介する。図2に各溶接法の溶着速度の測定結果を示すが、プラズマGMA溶接は低電流条件での溶着速度が極めて高く、TIG法に比較し約8倍の高能率溶接が可能であることを確認した。図3に下向肉盛溶接(SUS309系ソリッドワイヤ、φ1.2mm,210A)の断面マクロ組織の一例を示すが、比較的溶込みの浅い良好なビード形状が得られている。図2各溶接法の溶着速度図3下向肉盛溶接の断面マクロ組織例(SUS309系ソリッドワイヤ、φ1.2mm,210A)
| <
|
> |
>>
