用語解説

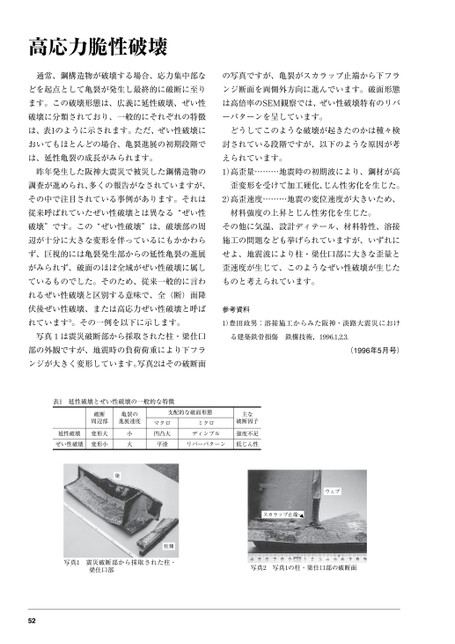

高応力脆性破壊通常、鋼構造物が破壊する場合、応力集中部なの写真ですが、亀裂がスカラップ止端から下フラどを起点として亀裂が発生し最終的に破断に至りンジ断面を両側外方向に進んでいます。破面形態ます。この破壊形態は、広義に延性破壊、ぜい性は高倍率のSEM観察では、ぜい性破壊特有のリバ破壊に分類されており、一般的にそれぞれの特徴ーパターンを呈しています。は、表1のように示されます。ただ、ぜい性破壊にどうしてこのような破壊が起きたのかは種々検おいてもほとんどの場合、亀裂進展の初期段階で討されている段階ですが、以下のような原因が考は、延性亀裂の成長がみられます。えられています。昨年発生した阪神大震災で被災した鋼構造物の1)高歪量………地震時の初期波により、鋼材が高調査が進められ、多くの報告がなされていますが、歪変形を受けて加工硬化、じん性劣化を生じた。その中で注目されている事例があります。それは2)高歪速度………地震の変位速度が大きいため、従来呼ばれていたぜい性破壊とは異なる“ぜい性材料強度の上昇とじん性劣化を生じた。破壊”です。この“ぜい性破壊”は、破壊部の周その他に気温、設計ディテール、材料特性、溶接辺が十分に大きな変形を伴っているにもかかわら施工の問題なども挙げられていますが、いずれにず、巨視的には亀裂発生部からの延性亀裂の進展せよ、地震波により柱・梁仕口部に大きな歪量とがみられず、破面のほぼ全域がぜい性破壊に属し歪速度が生じて、このようなぜい性破壊が生じたているものでした。そのため、従来一般的に言わものと考えられています。れるぜい性破壊と区別する意味で、全(断)面降伏後ぜい性破壊、または高応力ぜい性破壊と呼ば参考資料れています1)。その一例を以下に示します。1)豊田政男:溶接施工からみた阪神・淡路大震災におけ写真1は震災破断部から採取された柱・梁仕口る建築鉄骨損傷鉄構技術,1996.1,2,3.部の外観ですが、地震時の負荷荷重により下フランジが大きく変形しています。写真2はその破断面(1996年5月号)表1延性破壊とぜい性破壊の一般的な特徴支配的な破面形態ミクロ主な破断因子破断周辺部亀裂の進展速度延性破壊変形大ぜい性破壊変形小小大梁マクロ凹凸大平滑ディンプル強度不足リバーパターン低じん性ウェブスカラップ止端柱側写真1震災破断部から採取された柱・梁仕口部写真2写真1の柱・梁仕口部の破断面52
