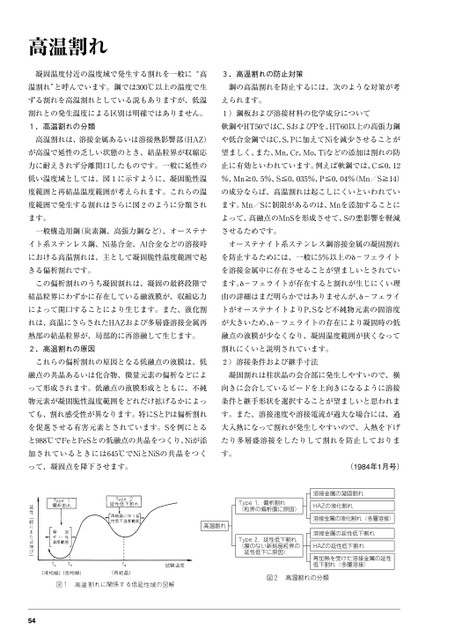

用語解説

高温割れ凝固温度付近の温度域で発生する割れを一般に“高3.高温割れの防止対策温割れ”と呼んでいます。鋼では300℃以上の温度で生鋼の高温割れを防止するには、次のような対策が考ずる割れを高温割れとしている説もありますが、低温えられます。割れとの発生温度による区別は明確ではありません。1)鋼板および溶接材料の化学成分について1.高温割れの分類軟鋼やHT50ではC,SおよびPを、HT60以上の高張力鋼高温割れは、溶接金属あるいは溶接熱影響部(HAZ)や低合金鋼ではC,S,Pに加えてNiを減少させることがが高温で延性の乏しい状態のとき、結晶粒界が収縮応望ましく、また、Mn,Cr,Mo,Tiなどの添加は割れの防力に耐えきれず分離開口したものです。一般に延性の止に有効といわれています。例えば軟鋼では、C≦0.12低い温度域としては、図1に示すように、凝固脆性温%,Mn≧0.5%,S≦0.035%,P≦0.04%(Mn/S≧14)度範囲と再結晶温度範囲が考えられます。これらの温の成分ならば、高温割れは起こしにくいといわれてい度範囲で発生する割れはさらに図2のように分類されます。Mn/Sに制限があるのは、Mnを添加することにます。よって、高融点のMnSを形成させて、Sの悪影響を軽減一般構造用鋼(炭素鋼、高張力鋼など)、オーステナさせるためです。イト系ステンレス鋼、Ni基合金、Al合金などの溶接時オーステナイト系ステンレス鋼溶接金属の凝固割れにおける高温割れは、主として凝固脆性温度範囲で起を防止するためには、一般に5%以上のδ-フェライトきる偏析割れです。を溶接金属中に存在させることが望ましいとされていこの偏析割れのうち凝固割れは、凝固の最終段階でます。δ-フェライトが存在すると割れが生じにくい理結晶粒界にわずかに存在している融液膜が、収縮応力由の詳細はまだ明らかではありませんが、δ-フェライによって開口することにより生じます。また、液化割トがオーステナイトよりP,Sなど不純物元素の固溶度れは、高温にさらされたHAZおよび多層盛溶接金属再が大きいため、δ-フェライトの存在により凝固時の低熱部の結晶粒界が、局部的に再溶融して生じます。融点の液膜が少なくなり、凝固温度範囲が狭くなって2.高温割れの原因割れにくいと説明されています。これらの偏析割れの原因となる低融点の液膜は、低2)溶接条件および継手寸法融点の共晶あるいは化合物、微量元素の偏析などによ凝固割れは柱状晶の会合部に発生しやすいので、横って形成されます。低融点の液膜形成とともに、不純向きに会合しているビードを上向きになるように溶接物元素が凝固脆性温度範囲をどれだけ拡げるかによっ条件と継手形状を選択することが望ましいと思われまても、割れ感受性が異なります。特にSとPは偏析割れす。また、溶接速度や溶接電流が過大な場合には、過を促進させる有害元素とされています。Sを例にとる大入熱になって割れが発生しやすいので、入熱を下げと988℃でFeとFeSとの低融点の共晶をつくり、Niが添たり多層盛溶接をしたりして割れを防止しておりま加されているときには645℃でNiとNiSの共晶をつくす。って、凝固点を降下させます。(1984年1月号)Type(粒界1.の偏析割れ偏析膜に原因)溶接金属の凝固割れHAZの液化割れ高温割れ溶接金属の液化割れ(多層溶接)Type(膜2.延性低下割れのない延性低下新結晶粒界に原因)の溶接金属の延性低下割れHAZの延性低下割れ再加熱低下割をれけた溶接金属受(多層溶接)の延性図254高温割れの分類
