用語解説

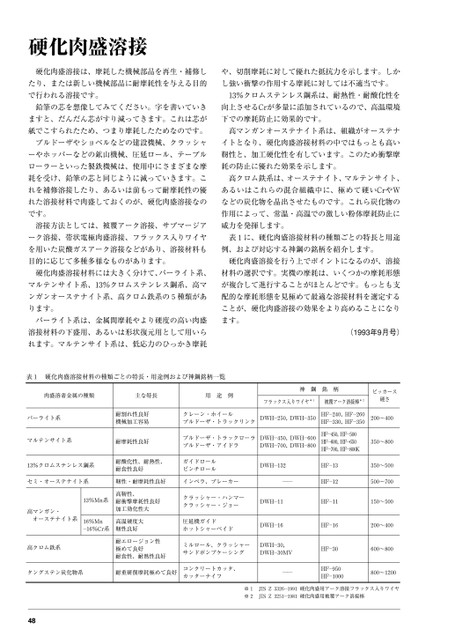

硬化肉盛溶接硬化肉盛溶接は、摩耗した機械部品を再生・補修しや、切削摩耗に対して優れた抵抗力を示します。しかたり、または新しい機械部品に耐摩耗性を与える目的し強い衝撃の作用する摩耗に対しては不適当です。で行われる溶接です。13%クロムステンレス鋼系は、耐熱性・耐酸化性を鉛筆の芯を想像してみてください。字を書いていき向上させるCrが多量に添加されているので、高温環境ますと、だんだん芯がすり減ってきます。これは芯が下での摩耗防止に効果的です。紙でこすられたため、つまり摩耗したためなのです。高マンガンオーステナイト系は、組織がオーステナブルドーザやショベルなどの建設機械、クラッシャイトとなり、硬化肉盛溶接材料の中ではもっとも高いーやホッパーなどの鉱山機械、圧延ロール、テーブル靭性と、加工硬化性を有しています。このため衝撃摩ローラーといった製鉄機械は、使用中にさまざまな摩耗の防止に優れた効果を示します。耗を受け、鉛筆の芯と同じように減っていきます。こ高クロム鉄系は、オーステナイト、マルテンサイト、れを補修溶接したり、あるいは前もって耐摩耗性の優あるいはこれらの混合組織中に、極めて硬いCrやWれた溶接材料で肉盛しておくのが、硬化肉盛溶接なのなどの炭化物を晶出させたものです。これら炭化物のです。作用によって、常温・高温での激しい粉体摩耗防止に溶接方法としては、被覆アーク溶接、サブマージア威力を発揮します。ーク溶接、帯状電極肉盛溶接、フラックス入りワイヤ表1に、硬化肉盛溶接材料の種類ごとの特長と用途を用いた炭酸ガスアーク溶接などがあり、溶接材料も例、および対応する神鋼の銘柄を紹介します。目的に応じて多種多様なものがあります。硬化肉盛溶接を行う上でポイントになるのが、溶接硬化肉盛溶接材料には大きく分けて、パーライト系、材料の選択です。実機の摩耗は、いくつかの摩耗形態マルテンサイト系、13%クロムステンレス鋼系、高マが複合して進行することがほとんどです。もっとも支ンガンオーステナイト系、高クロム鉄系の5種類があ配的な摩耗形態を見極めて最適な溶接材料を選定するります。ことが、硬化肉盛溶接の効果をより高めることになりパーライト系は、金属間摩耗やより硬度の高い肉盛ます。溶接材料の下盛用、あるいは形状復元用として用いられます。マルテンサイト系は、低応力のひっかき摩耗(1993年9月号)表1硬化肉盛溶接材料の種類ごとの特長・用途例および神鋼銘柄一覧肉盛溶着金属の種類主な特長用途例パーライト系れ耐割性良好機械加工容易マルテンサイト系耐摩耗性良好ークレブルドンー・ザホイ・ールトラックリンクブルドブルドーーザザ・・トラックロアイドラーラ13%クロムステンレス鋼系セミ・オーステナイト系13%Mn系耐酸化性、耐熱性、耐食性良好靭性・耐摩耗性良好高靭性、耐衝撃摩耗性良好加工効化性大ガイドロピンチローールルインペラ、ブレーカークラッシャクラッシャー・ー・ハンマージョー16―16%MnCr%高温硬度大靭性良好系圧延機ホットシャガイドーベイド神鋼銘柄フラックス入りワイヤ1被覆アーク溶接棒2ビッカース硬さDWH―250,DWH―350HFHF――240,330,HFHF――260350200〜400HFHFHF―――500650800KDWHDWH――450,700,DWHDWH――600800HFHFHF―――450,600,700,DWH―132――DWH―11HF―13HF―12HF―11DWH―16HF―16350〜800350〜500500〜700150〜500200〜400600〜800800〜1200高・マンガンオーステナイト系高クロム鉄系タングステン炭化物系48性ジョンエロめてー良好耐極耐食性、耐熱性良好ールミルロサンドポンプケクラッシャシングー、ーDWHDWH――30,30MV耐重研削摩耗極めて良好コンクリーカッターナイフトカッタ、――HF―30HFHF――9501000※1※2JISJISZZ33263251――19911981硬化肉盛用アーク溶接フラックス入りワイヤ硬化肉盛用被覆アーク溶接棒
