用語解説

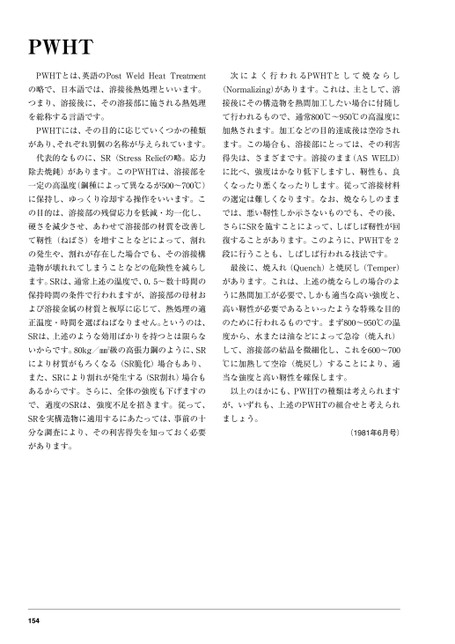

PWHTPWHTとは、英語のPostWeldHeatTreatment次によく行われるPWHTとして焼ならしの略で、日本語では、溶接後熱処理といいます。(Normalizing)があります。これは、主として、溶つまり、溶接後に、その溶接部に施される熱処理接後にその構造物を熱間加工したい場合に付随しを総称する言語です。て行われるもので、通常800℃〜950℃の高温度にPWHTには、その目的に応じていくつかの種類加熱されます。加工などの目的達成後は空冷されがあり、それぞれ別個の名称が与えられています。ます。この場合も、溶接部にとっては、その利害代表的なものに、SR(StressReliefの略。応力得失は、さまざまです。溶接のまま(ASWELD)除去焼鈍)があります。このPWHTは、溶接部をに比べ、強度はかなり低下しますし、靭性も、良一定の高温度(鋼種によって異なるが500〜700℃)くなったり悪くなったりします。従って溶接材料に保持し、ゆっくり冷却する操作をいいます。この選定は難しくなります。なお、焼ならしのままの目的は、溶接部の残留応力を低減・均一化し、では、悪い靭性しか示さないものでも、その後、硬さを減少させ、あわせて溶接部の材質を改善しさらにSRを施すことによって、しばしば靭性が回て靭性(ねばさ)を増すことなどによって、割れ復することがあります。このように、PWHTを2の発生や、割れが存在した場合でも、その溶接構段に行うことも、しばしば行われる技法です。造物が壊れれてしまうことなどの危険性を減らし最後に、焼入れ(Quench)と焼戻し(Temper)ます。SRは、通常上述の温度で、0.5〜数十時間のがあります。これは、上述の焼ならしの場合のよ保持時間の条件で行われますが、溶接部の母材おうに熱間加工が必要で、しかも適当な高い強度と、よび溶接金属の材質と板厚に応じて、熱処理の適高い靭性が必要であるといったような特殊な目的正温度・時間を選ばねばなりません。というのは、のために行われるものです。まず800〜950℃の温SRは、上述のような効用ばかりを持つとは限らな度から、水または油などによって急冷(焼入れ)いからです。80kg/㎜2級の高張力鋼のように、SRして、溶接部の結晶を微細化し、これを600〜700により材質がもろくなる(SR脆化)場合もあり、℃に加熱して空冷(焼戻し)することにより、適また、SRにより割れが発生する(SR割れ)場合も当な強度と高い靭性を確保します。あるからです。さらに、全体の強度も下げますの以上のほかにも、PWHTの種類は考えられますで、過度のSRは、強度不足を招きます。従って、が、いずれも、上述のPWHTの組合せと考えられSRを実構造物に適用するにあたっては、事前の十ましょう。分な調査により、その利害得失を知っておく必要(1981年6月号)があります。154
