>> P.63

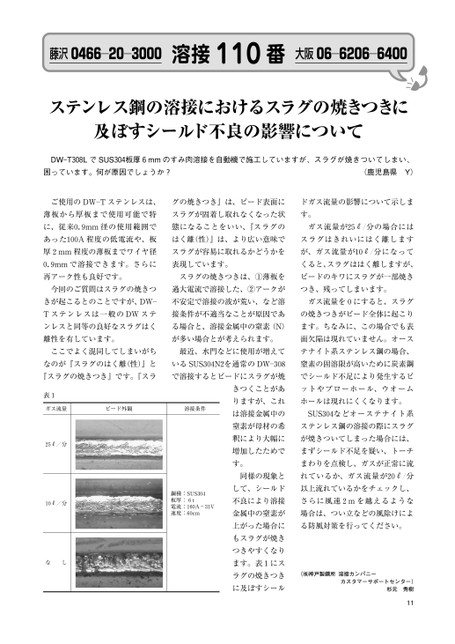

藤沢0466―20―3000溶接110番大阪06―6206―6400ステンレス鋼の溶接におけるスラグの焼きつきに及ぼすシールド不良の影響についてDW―T308LでSUS304板厚6mmのすみ肉溶接を自動機で施工していますが、スラグが焼きついてしまい、困っています。何が原因でしょうか?(鹿児島県Y)ご使用のDW―Tステンレスは、グの焼きつき』は、ビード表面にドガス流量の影響について示しま薄板から厚板まで使用可能で特スラグが固着し取れなくなった状す。に、従来0.9mm径の使用範囲で態になることをいい、『スラグのあった100A程度の低電流や、板はく離(性)』は、より広い意味で厚2mm程度の薄板までワイヤ径スラグが容易に取れるかどうかを0.9mmで溶接できます。さらに表現しています。ガス流量が25/分の場合にはスラグはきれいにはく離しますが、ガス流量が10/分になってくると、スラグははく離しますが、再アーク性も良好です。スラグの焼きつきは、①薄板をビードのキワにスラグが一部焼き今回のご質問はスラグの焼きつ過大電流で溶接した、②アークがつき、残ってしまいます。きが起こるとのことですが、DW―不安定で溶接の波が荒い、など溶ガス流量を0にすると、スラグTステンレスは一般のDWステ接条件が不適当なことが原因であの焼きつきがビード全体に起こりンレスと同等の良好なスラグはくる場合と、溶接金属中の窒素(N)ます。ちなみに、この場合でも表離性を有しています。が多い場合とが考えられます。面欠陥は現れていません。オースここでよく混同してしまいがち最近、水門などに使用が増えてテナイト系ステンレス鋼の場合、なのが『スラグのはく離(性)』といるSUS304N2を通常のDW―308窒素の固溶限が高いために炭素鋼『スラグの焼きつき』です。『スラで溶接するとビードにスラグが焼でシールド不足により発生するピ表1ガス流量ビード外観溶接条件25/分10/分なし鋼種:SUS304板厚:6t電流:160A-31V速度:60cmきつくことがあットやブローホール、ウオームりますが、これホールは現れにくくなります。は溶接金属中のSUS304などオーステナイト系窒素が母材の希ステンレス鋼の溶接の際にスラグ釈により大幅にが焼きついてしまった場合には、増加したためでまずシールド不足を疑い、トーチす。同様の現象として、シールドまわりを点検し、ガスが正常に流れているか、ガス流量が20/分以上流れているかをチェックし、不良により溶接さらに風速2mを越えるような金属中の窒素が場合は、つい立などの風除けによ上がった場合にる防風対策を行ってください。もスラグが焼きつきやすくなります。表1にスラグの焼きつきに及ぼすシール(㈱神戸製鋼所溶接カンパニーカスタマーサポートセンター)杉元秀樹11
| <
|
> |
>>
