>> P.196

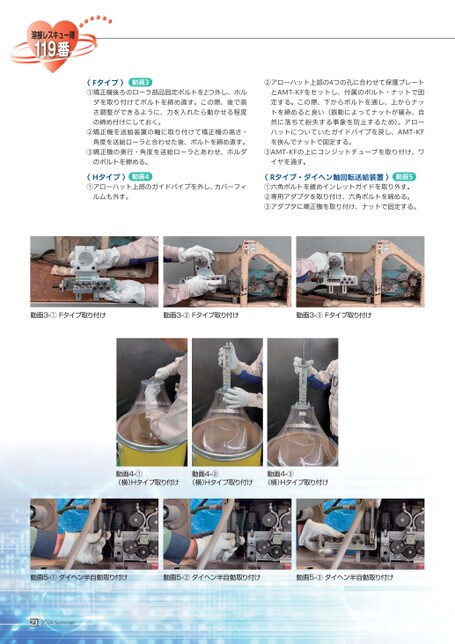

〈Fタイプ〉動画3①矯正機後ろのローラ部品固定ボルトを2つ外し、ホルダを取り付けてボルトを締め直す。この際、後で高さ調整ができるように、力を入れたら動かせる程度の締め付けにしておく。②矯正機を送給装置の軸に取り付けて矯正機の高さ・角度を送給ローラと合わせた後、ボルトを締め直す。③矯正機の奥行・角度を送給ローラとあわせ、ホルダ②アローハット上部の4つの孔に合わせて保護プレートとAMT-KFをセットし、付属のボルト・ナットで固定する。この際、下からボルトを通し、上からナットを締めると良い(振動によってナットが緩み、自然に落ちて紛失する事象を防止するため)。アローハットについていたガイドパイプを戻し、AMT-KFを挟んでナットで固定する。③AMT-KFの上にコンジットチューブを取り付け、ワのボルトを締める。イヤを通す。〈Hタイプ〉動画4①アローハット上部のガイドパイプを外し、カバーフィルムも外す。〈Rタイプ・ダイヘン軸回転送給装置〉動画5①六角ボルトを緩めインレットガイドを取り外す。②専用アダプタを取り付け、六角ボルトを締める。③アダプタに矯正機を取り付け、ナットで固定する。動画3-①Fタイプ取り付け動画3-②Fタイプ取り付け動画3-③Fタイプ取り付け動画4-①(横)Hタイプ取り付け動画4-②(横)Hタイプ取り付け動画4-③(横)Hタイプ取り付け動画5-①ダイヘン半自動取り付け動画5-②ダイヘン半自動取り付け動画5-③ダイヘン半自動取り付け232024Summer
| <
|
> |
>>
