用語解説


>> P.208

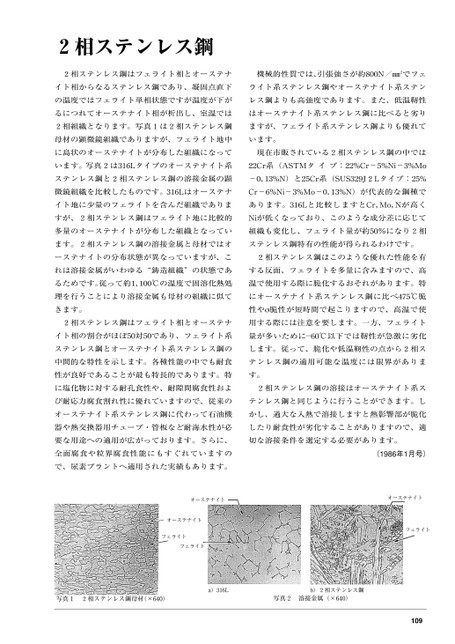

2相ステンレス鋼2相ステンレス鋼はフェライト相とオーステナ機械的性質では、引張強さが約800N/㎜2でフェイト相からなるステンレス鋼であり、凝固点直下ライト系ステンレス鋼やオーステナイト系ステンの温度ではフェライト単相状態ですが温度が下がレス鋼よりも高強度であります。また、低温靭性るにつれてオーステナイト相が析出し、室温でははオーステナイト系ステンレス鋼に比べると劣り2相組織となります。写真1は2相ステンレス鋼ますが、フェライト系ステンレス鋼よりも優れて母材の顕微鏡組織でありますが、フェライト地中います。に島状のオーステナイトが分布した組織になって現在市販されている2相ステンレス鋼の中ではいます。写真2は316Lタイプのオーステナイト系22Cr系(ASTMタイプ:22%Cr-5%Ni-3%Moステンレス鋼と2相ステンレス鋼の溶接金属の顕-0.13%N)と25Cr系(SUS329J2Lタイプ:25%微鏡組織を比較したものです。316LはオーステナCr-6%Ni-3%Mo-0.13%N)が代表的な鋼種でイト地に少量のフェライトを含んだ組織でありまあります。316Lと比較しますとCr,Mo,Nが高くすが、2相ステンレス鋼はフェライト地に比較的Niが低くなっており、このような成分差に応じて多量のオーステナイトが分布した組織となってい組織も変化し、フェライト量が約50%になり2相ます。2相ステンレス鋼の溶接金属と母材ではオステンレス鋼特有の性能が得られるわけです。ーステナイトの分布状態が異なっていますが、こ2相ステンレス鋼はこのような優れた性能を有れは溶接金属がいわゆる“鋳造組織”の状態であする反面、フェライトを多量に含みますので、高るためです。従って約1,100℃の温度で固溶化熱処温で使用する際に脆化するおそれがあります。特理を行うことにより溶接金属も母材の組織に似てにオーステナイト系ステンレス鋼に比べ475℃脆きます。性やσ脆性が短時間で起こりますので、高温で使2相ステンレス鋼はフェライト相とオーステナ用する際には注意を要します。一方、フェライトイト相の割合がほぼ50対50であり、フェライト系量が多いために―60℃以下では靭性が急激に劣化ステンレス鋼とオーステナイト系ステンレス鋼のします。従って、脆化や低温靭性の点から2相ス中間的な特性を示します。各種性能の中でも耐食テンレス鋼の適用可能な温度には限界がありま性が良好であることが最も特長的であります。特す。に塩化物に対する耐孔食性や、耐隙間腐食性およ2相ステンレス鋼の溶接はオーステナイト系スび耐応力腐食割れ性に優れていますので、従来のテンレス鋼と同じように行うことができます。しオーステナイト系ステンレス鋼に代わって石油機かし、過大な入熱で溶接しますと熱影響部が脆化器や熱交換器用チューブ・管板など耐海水性が必したり耐食性が劣化することがありますので、適要な用途への適用が広がっております。さらに、切な溶接条件を選定する必要があります。全面腐食や粒界腐食性能にもすぐれていますので、尿素プラントへ適用された実績もあります。オーステナイトオーステナイトフェライトフェライト写真12相ステンレス鋼母材(×640)a)316Lb)2相ステンレス鋼写真2溶接金属(×640)(1986年1月号)オーステナイトフェライト109


<< | < | > | >>
