用語解説

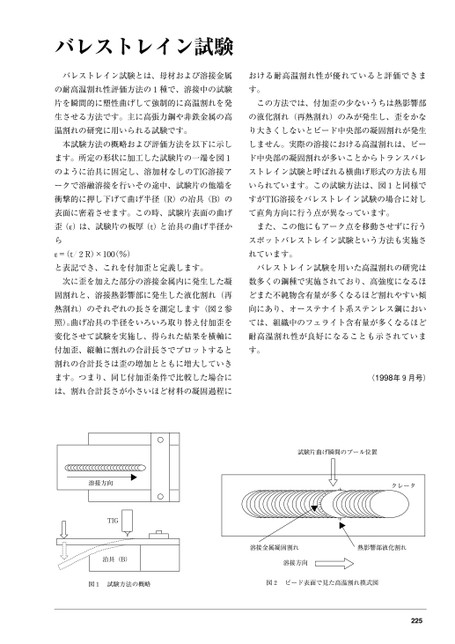

バレストレイン試験バレストレイン試験とは、母材および溶接金属おける耐高温割れ性が優れていると評価できまの耐高温割れ性評価方法の1種で、溶接中の試験す。片を瞬間的に塑性曲げして強制的に高温割れを発この方法では、付加歪の少ないうちは熱影響部生させる方法です。主に高張力鋼や非鉄金属の高の液化割れ(再熱割れ)のみが発生し、歪をかな温割れの研究に用いられる試験です。り大きくしないとビード中央部の凝固割れが発生本試験方法の概略および評価方法を以下に示ししません。実際の溶接における高温割れは、ビーます。所定の形状に加工した試験片の一端を図1ド中央部の凝固割れが多いことからトランスバレのように治具に固定し、溶加材なしのTIG溶接アストレイン試験と呼ばれる横曲げ形式の方法も用ークで溶融溶接を行いその途中、試験片の他端をいられています。この試験方法は、図1と同様で衝撃的に押し下げて曲げ半径(R)の冶具(B)のすがTIG溶接をバレストレイン試験の場合に対し表面に密着させます。この時、試験片表面の曲げて直角方向に行う点が異なっています。歪(ε)は、試験片の板厚(t)と治具の曲げ半径かまた、この他にもアーク点を移動させずに行うらε=(t/2R)×100%)スポットバレストレイン試験という方法も実施されています。と表記でき、これを付加歪と定義します。バレストレイン試験を用いた高温割れの研究は次に歪を加えた部分の溶接金属内に発生した凝数多くの鋼種で実施されており、高強度になるほ固割れと、溶接熱影響部に発生した液化割れ(再どまた不純物含有量が多くなるほど割れやすい傾熱割れ)のそれぞれの長さを測定します(図2参向にあり、オーステナイト系ステンレス鋼におい照)。曲げ冶具の半径をいろいろ取り替え付加歪をては、組織中のフェライト含有量が多くなるほど変化させて試験を実施し、得られた結果を横軸に耐高温割れ性が良好になることも示されていま付加歪、縦軸に割れの合計長さでプロットするとす。割れの合計長さは歪の増加とともに増大していきます。つまり、同じ付加歪条件で比較した場合には、割れ合計長さが小さいほど材料の凝固過程に(1998年9月号)溶接方向TIG試験片曲げ瞬間のプール位置クレータ治具(B)溶接方向溶接金属凝固割れ熱影響部液化割れ図1試験方法の概略図2ビード表面で見た高温割れ摸式図225
