ーKOBELCO 書房ー
当サイトにつきましては、スマートフォン、タブレットでの閲覧にも対応しております。
パルスマグ溶接
パルスマグ溶接は、スパッタの低減を目的とした溶接法です。パルス波形状の溶接電流により、小～中電流域において規則的な溶滴の移行を実現します。
●パルスマグ溶接の原理
パルスマグ溶接の原理を紹介します。図１に示すように、パルスマグ溶接では、ピーク期間 Tpとベース期間 Tbが交互に入れ替わり、それぞれの期間で異なる溶接電流をワイヤに流します。一般的に、パルス周期T（= Tp+ Tb）の間にワイヤから離脱する溶滴は1つであり、1パルス1溶滴となるようにパルス波形を設定します。
ピーク期間の役割は、溶滴の形成と離脱です。溶滴移行形態がスプレー移行となるよう、ピーク期間中の溶接電流 Ipは、臨界電流（φ1.2mmにおいて約300A）以上の値が設定されます。一方、ベース期間の役割は、溶滴落下中のアーク維持や、次のピーク期間に備えてワイヤ先端形状を整えることです。ベース期間中の溶接電流 Ibは、一般に低電流（30～60A程度）が設定されます。
●直流マグ溶接（定電圧）との違い
▷ワイヤ溶融速度

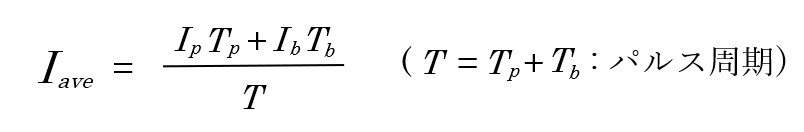

図２は平均溶接電流とワイヤ溶融速度の関係を表します。一般にパルスマグ溶接は直流マグ溶接と比較して、ワイヤ溶融速度が大きくなります。パルスマグ溶接の１パルスにおける平均溶接電流 Iaveは、
となります。このようにパルスマグ溶接の溶接電流がピーク電流とベース電流を周期的に繰り返すことから、溶接電流は実効値よりも低い平均値が得られます。したがって、パルスマグ溶接は単位時間当たりの溶着量を大きくすることが可能であり、また溶接の高速化に適しています。
▷ビード形状
ビード形状にも違いが現れる場合があります。一例として図３に、同じ溶接電流、同じ溶接速度におけるパルスマグ溶接と直流マグ溶接のビード断面を示します。溶込み形状は直流マグ溶接が鍋底形状であるのに対して、パルスマグ溶接ではやや深く尖った形状になっています。また、ビード形状はパルスマグ溶接の方が単位時間当たりの溶着量が多い影響もあり、余盛が凸気味となります。
〈参考文献〉
・三田：“パルスマグ溶接”, 溶接学会誌, 1998, 67巻, 4号, pp.316-320.
・平田：“パルスアーク溶接”, 溶接学会誌, 2002, 71巻, 5号, pp.389-404.
